Сколько времени занимает зарядка электромобиля? Существует три основные скорости зарядки для электромобилей: медленная, быстрая и ультрабыстрая. Они представляют собой выходную мощность и, следовательно, именно от нее зависит скорость зарядки электромобиля. Обратите внимание, что мощность измеряется в киловаттах (кВт).
Каждый тип зарядной станции имеет соответствующий набор разъемов, предназначенных для использования с низким или высоким энергопотреблением, а также для зарядки от сети переменного или постоянного тока. В следующих разделах приводится подробное описание основных типов зарядных устройств и различных доступных типов разъемов для зарядки электромобилей.
Ультрабыстрые зарядные устройства
- Зарядка постоянным током (DC) мощностью 50 и более кВт с помощью одного из двух типов зарядных разъемов.
- Зарядка переменным током (AC) мощностью 43 кВт с помощью разъема одного типа.
- Все устройства ультрабыстрой зарядки оснащены встроенными зарядными кабелями.
Ультрабыстрые зарядные устройства - это самый быстрый способ подзарядки электромобилей, который часто можно найти на электрозаправочных станциях или вблизи основных трасс. Устройства обеспечивают подачу мощного постоянного или переменного тока для максимально быстрой зарядки электромобиля.
В зависимости от модели зарядной станции, вы можете зарядить электромобиль до 80% всего за 10-15 минут, хотя в среднем электромобилю потребуется около часа на стандартной зарядной станции мощностью 50 кВт.
Мощность, получаемая от устройства, соответствует максимально возможной скорости зарядки, хотя по мере заполнения аккумулятора скорость зарядки будет постепенно снижаться. Больше всего скорость снижается при уровне заряда более 80%. Это повышает эффективность зарядки и помогает защитить аккумулятор.
Ко всем устройствам ультрабыстрой зарядки оснащены зарядными кабелями. Быстрая зарядка может использоваться только в автомобилях, которые поддерживают такую возможность. Технические характеристики вашей модели можно узнать из руководства по эксплуатации автомобиля или осмотрев порт питания вашего авто.
Сколько времени требуется для зарядки электромобиля с помощью ультрабыстрой зарядной станции?
Сверхбыстрые зарядные устройства постоянного тока

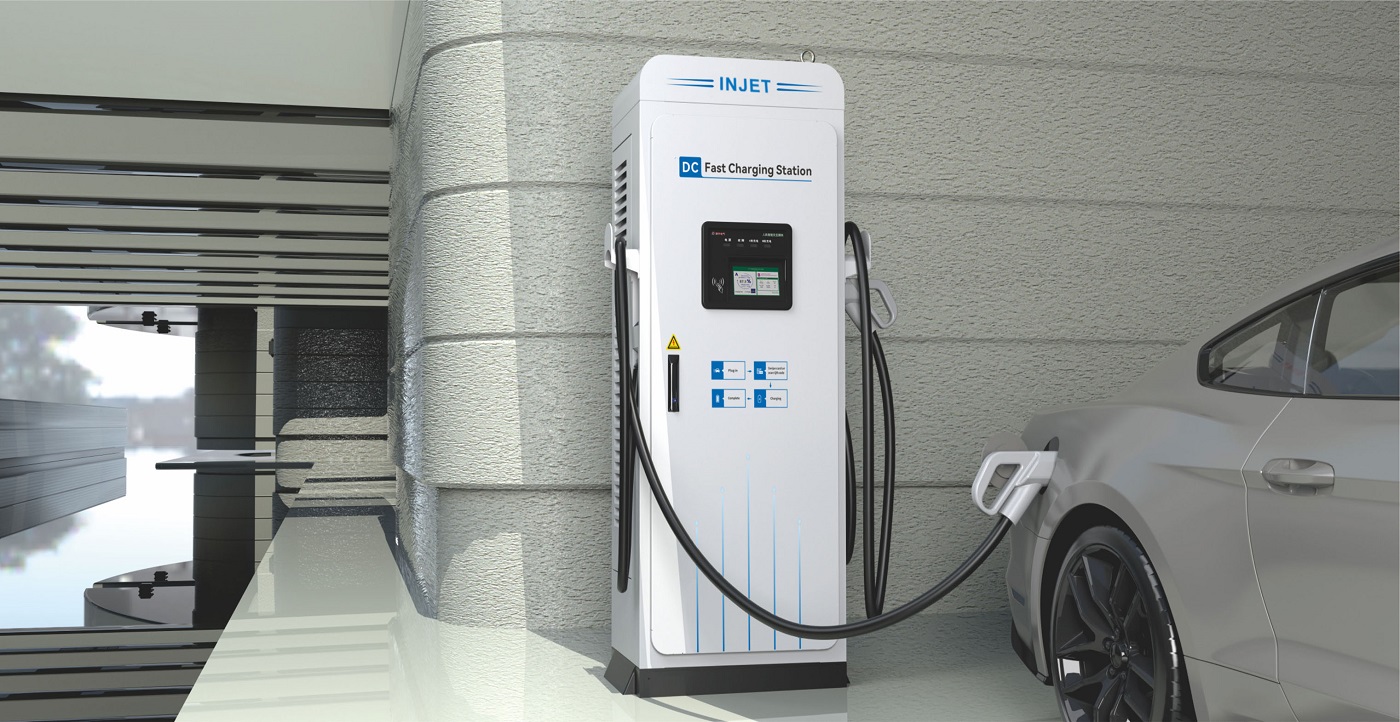

Сверхбыстрые зарядные устройства постоянного тока обеспечивают мощность в 50 кВт и более. Обычно это 50, 100, 150 или 350 кВт, хотя возможны и другие скорости зарядки электромобилей в пределах этих значений. Это устройства нового поколения для быстрой зарядки, способные сократить время подзарядки, несмотря на увеличение емкости аккумуляторов в новых электромобилях.
Для электромобилей, способных принимать 100 кВт и более постоянного тока время зарядки сокращается до 20-30 минут, даже для моделей с большой емкостью аккумулятора. Даже если электромобиль способен заряжаться от сети постоянного тока мощностью не более 50 кВт, он все равно может использовать точки сверхбыстрой зарядки, поскольку мощность будет ограничена тем объемом, с которым может справиться автомобиль.
Tesla Supercharger
Зарядные устройства Supercharger от Tesla также обеспечивает быструю зарядку автомобилей постоянным током, но для этого используется либо разъем Tesla Type 2, либо разъем Tesla CCS – в зависимости от модели. Они могут заряжать до 150 кВт.
Хотя все модели Tesla предназначены для использования с Supercharger, многие владельцы Tesla используют адаптеры, которые позволяют им пользоваться общественными пунктами быстрого доступа, в том числе адаптеры CCS и CHAdeMO. Внедрение системы зарядки CCS на Model 3 и последующая модернизация старых моделей позволяют водителям получить доступ к большей части инфраструктуры быстрой зарядки в России.
Водители Model S и Model X могут использовать разъем Tesla Type 2, установленный на всех устройствах Supercharger. Водители Tesla Model 3 должны использовать разъем Tesla CCS, который постепенно внедряется во все устройства Supercharger.

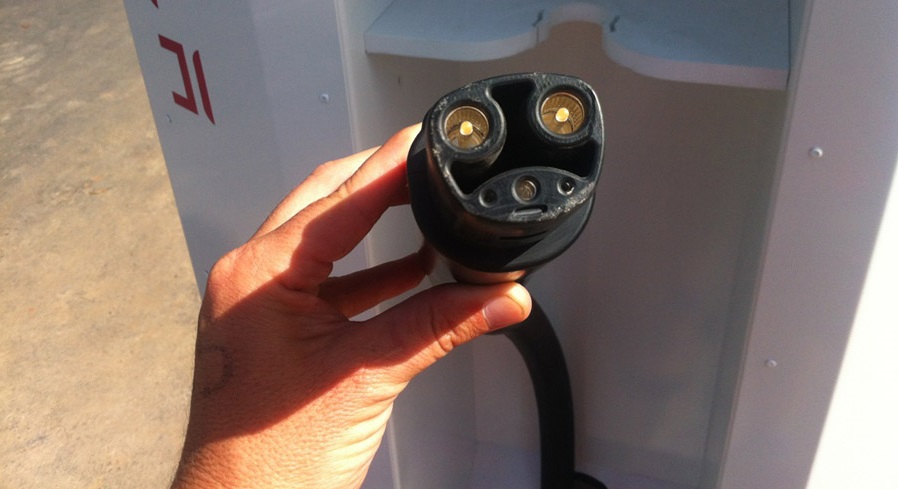

Этот милашка - высоковольтный разъем питания Tesla Supercharger
Ультрабыстрые зарядные устройства переменного тока
Ультрабыстрые зарядные устройства переменного тока обеспечивают мощность в 43 кВт (трехфазные, 63 А) и поддерживают стандарт зарядки Type 2. Устройства ультрабыстрой зарядки способны заряжать электромобиль до 80% за 20-40 минут, в зависимости от емкости аккумулятора модели и начального уровня заряда аккумулятора.
К моделям электромобилей, использующим технологию быстрой зарядки CHAdeMO, относятся Nissan Leaf и Mitsubishi Outlander PHEV. К моделям, совместимым с CCS, относятся BMW i3, Kia e-Niro, Jaguar I-Pace и большинство других электромобилей европейской сборки.
Модели Tesla Model 3, Model S и Model X могут работать исключительно от сети Supercharger, в то время как единственная модель, способная максимально использовать ультрабыструю зарядку от сети переменного тока, - это Renault Zoe.
Быстрые зарядные устройства
- Быстрая зарядка мощностью 7 кВт с помощью одного из трех типов зарядных разъемов.
- Быстрая зарядка мощностью 22 кВт с помощью одного из трех типов разъемов.
- Быстрая зарядка мощностью 11 кВт в сети Tesla.
- Зарядные станции могут быть оборудованы встроенными кабелями зарядки.

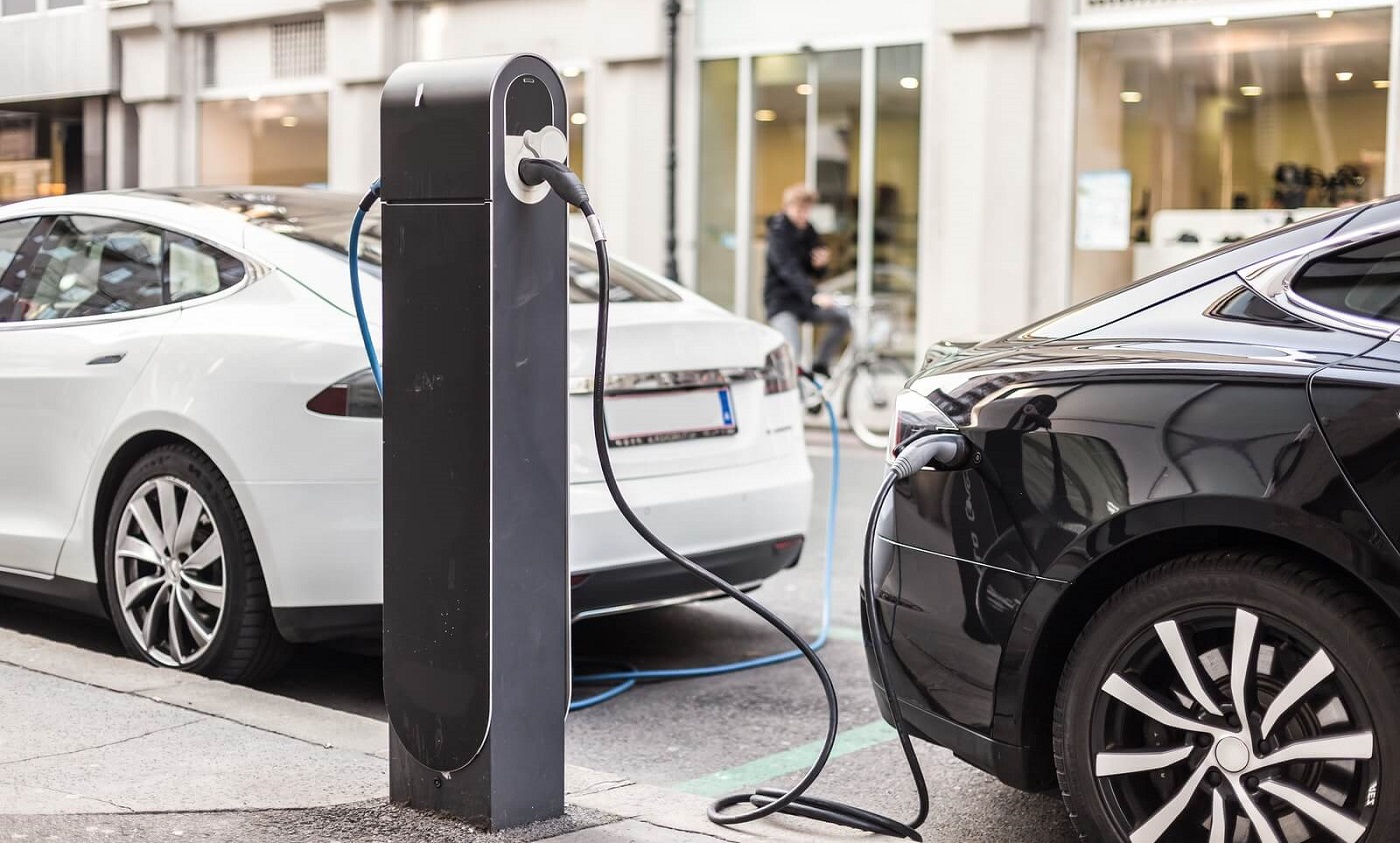

Быстрые зарядные станции обычно рассчитаны на мощность от 7 до 22 кВт (однофазные или трехфазные 32 А). Подавляющее большинство из них обеспечивают зарядку от сети переменного тока, хотя некоторые сети устанавливают зарядные устройства постоянного тока мощностью 25 кВт с разъемами CCS Combo 2 или CHAdeMO.
Сколько времени требуется для зарядки станцией на 7 кВт?
Время зарядки зависит от скорости устройства и модели автомобиля. Зарядная станция мощностью 7 кВт позволяет зарядить совместимый электромобиль с аккумулятором емкостью 40 кВт/ч за 4-6 часов, а станция на 22 кВт - за 1-2 часа. Коммерческие зарядные станции можно найти на автостоянках, в супермаркетах или развлекательных центрах, где вы можете парковаться на час или более.
Большинство устройств мощностью 7-22 кВт не оборудованы встроенными зарядными кабелями.
Если к устройству подключен кабель, то его смогут использовать только модели, совместимые с этим типом разъема; например, Nissan Leaf первого поколения может использовать кабель с разъемом Type 1, а Leaf второго поколения – уже Type 2. Таким образом, устройства без встроенных кабелей являются более гибкими и могут использоваться любым электромобилем с соответствующим кабелем.
Скорость зарядки при использовании быстрого зарядного устройства зависит от бортового зарядного устройства (БЗУ) автомобиля. Не все БЗУ способны принимать 7 кВт и более. Эти модели можно подключить к более мощной зарядной станции, но они будут потреблять только максимальную мощность, доступную для БЗУ. Например, Nissan Leaf с БЗУ мощностью 3,3 кВт будет «усваивать» максимум 3,3 кВт, даже если мощность станции составляет 7 или 22 кВт.
Зарядные устройства Tesla обеспечивают мощность 11 или 22 кВт, но предназначены только для использования в «родных» автомобилях. Некоторые модели Tesla оснащены зарядными портами европейского (Type 2) или китайского (Gb/T) стандартов и совместимы с любой зарядной станцией, использующей аналогичный разъем.
Почти все электромобили и PHEV (подключаемые гибриды) могут заряжаться от зарядных станций с разъемом Type 2, по крайней мере, с помощью соответствующего кабеля. Это самый распространенный стандарт для зарядных устройств в мире, и у большинства владельцев электромобилей есть кабель с разъемом Type 2 на стороне зарядного устройства.
Устройства для медленной зарядки
- 3 кВт – 6 кВт для медленной зарядки с помощью одного из четырех типов зарядных разъемов.
- Станция может быть оснащена встроенным зарядным кабелем.
- Часто используется зарядка в домашних условиях.
Большинство медленных зарядных станций рассчитаны на мощность до 7 кВт — округленная цифра, которая соответствует большинству устройств с медленной зарядкой. На самом деле мощность медленной зарядки составляет от 2,3 до 6 кВт, хотя наиболее распространенные устройства с медленной зарядкой имеют мощность 3,6 кВт (16 А). При зарядке от бытовой родетки автомобиль обычно потребляет 2,3 кВт (10 А).
Сколько времени требуется, чтобы зарядить электромобиль от медленного зарядного устройства?
Время зарядки зависит от типа зарядной станции и заряжаемого электромобиля. Полная зарядка станцией мощностью 3 кВт обычно занимает 6-12 часов. Большинство устройств с медленной зарядкой не оснащены встроенными кабелями, что означает, что для подключения электромобиля к станции вам потребуется отдельно купить зарядный кабель.

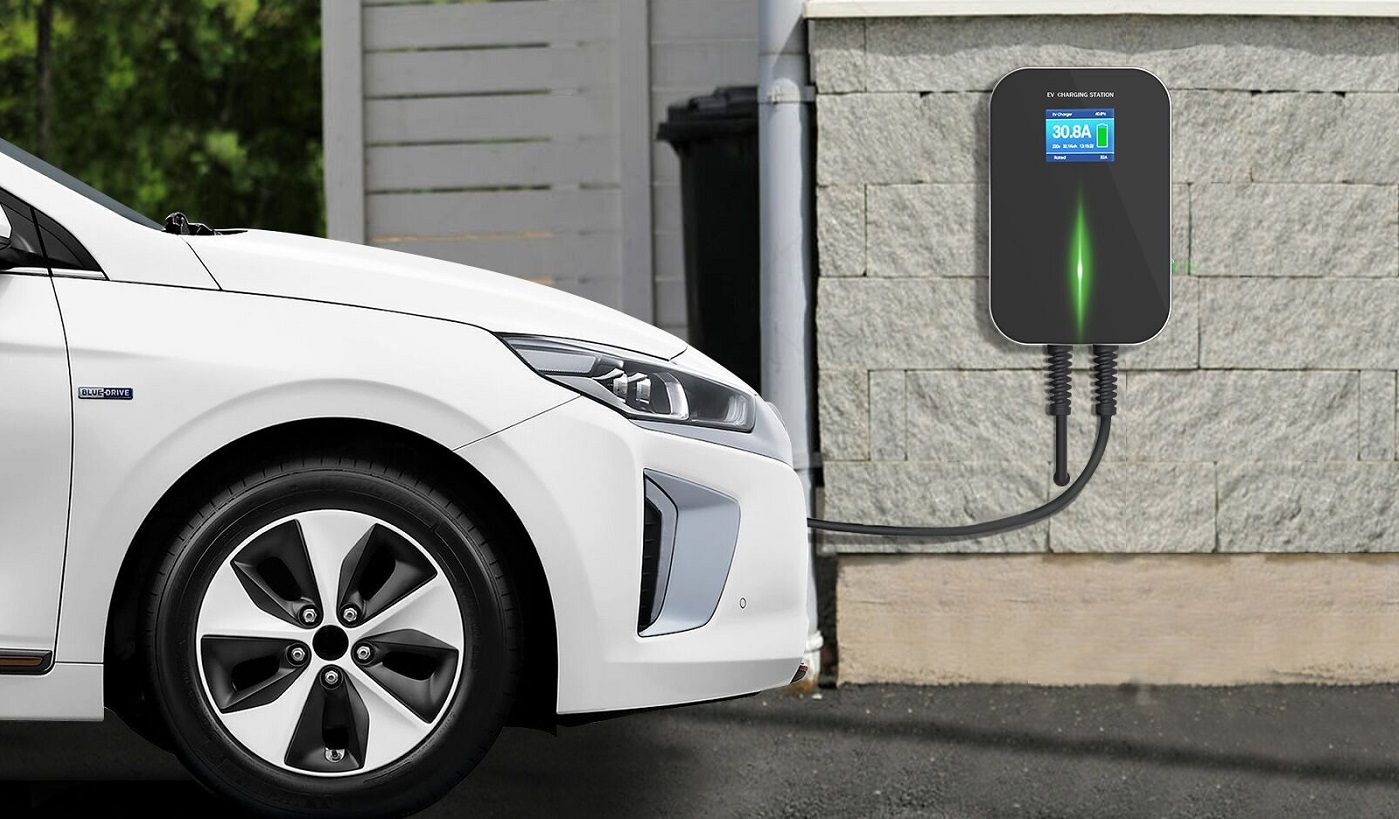

Медленная зарядка - очень распространенный метод, который используется многими автовладельцами для зарядки дома в течение ночи. Хотя медленная зарядка может осуществляться и через бытовую розетку, из-за более высоких требований к току и более длительного времени, затрачиваемого на зарядку электромобиля, рекомендуется приобрести специальную зарядную станцию.
Типы разъемов и кабелей для зарядки электромобилей
Выбор кабеля зависит от разъема зарядной станции и порта зарядки автомобиля. Со стороны зарядного устройства в ультрабыстрых станциях используются разъемы CHAdeMO, CCS (стандарт комбинированной зарядки), Gb/T DC или Type 2. В быстрых и медленных зарядных станциях обычно используются розетки Type 2, Type 1 или Gb/T AC.
